主要特點：

◎本開關柜為金屬封閉箱式結構，由角鋼、槽鋼及薄鋼板彎制焊接而成；

◎柜內設有通風通道并在柜底安裝了進風機，柜頂設有排風機，互感器及套管由不銹鋼板加工而成的彎板固定，解決了大電流溫升問題。

◎內配自主研發的VTK-15/T(5000)(6300)(7000)(8000)-63 （ F ）發電機出口保護專用斷路器， 采用懸掛式安裝在帶輪子的機架上，機架固定在柜內底部?？梢瞥龉裢鈾z修。

◎隔離開關采用蝸輪蝸桿操作機構，操作力量小，具有自鎖功能。

◎隔離開關與斷路器之間有機械聯鎖和電氣聯鎖，設計合理、可靠。

◎?yàn)闈M(mǎn)足額定電流數值較大的需要，兩臺斷路器可并列使用，額定電流達 到10000A。

◎斷路器一體式設計，配有專用彈簧操作機構，操作功能齊全，可靠性高、 設計先進合理，維護量少。

◎斷路器具有高開斷能力，高的關合和動、熱穩定性能。

◎主回路釆用銅排，銅排立置，提高了通流能力；進出線方式多樣化，可根據不同方案選用或根據具體的工程非標制作。

◎XGN口-18配西門子3AH發電機斷路器，額定電流可達8000A，開端72kA，額定電壓18kV。

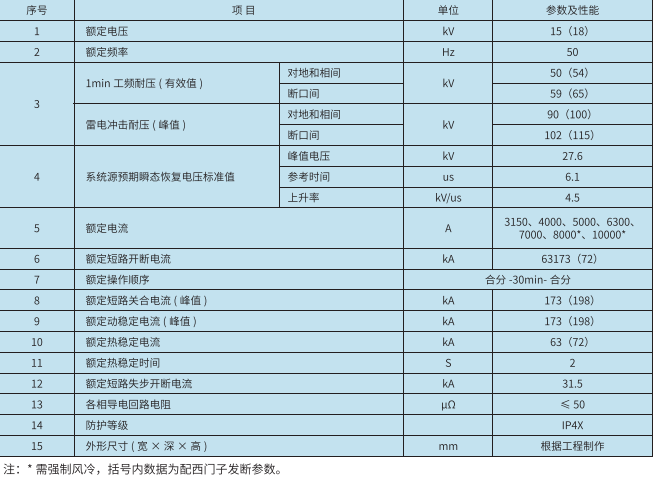

主要技術參數：
